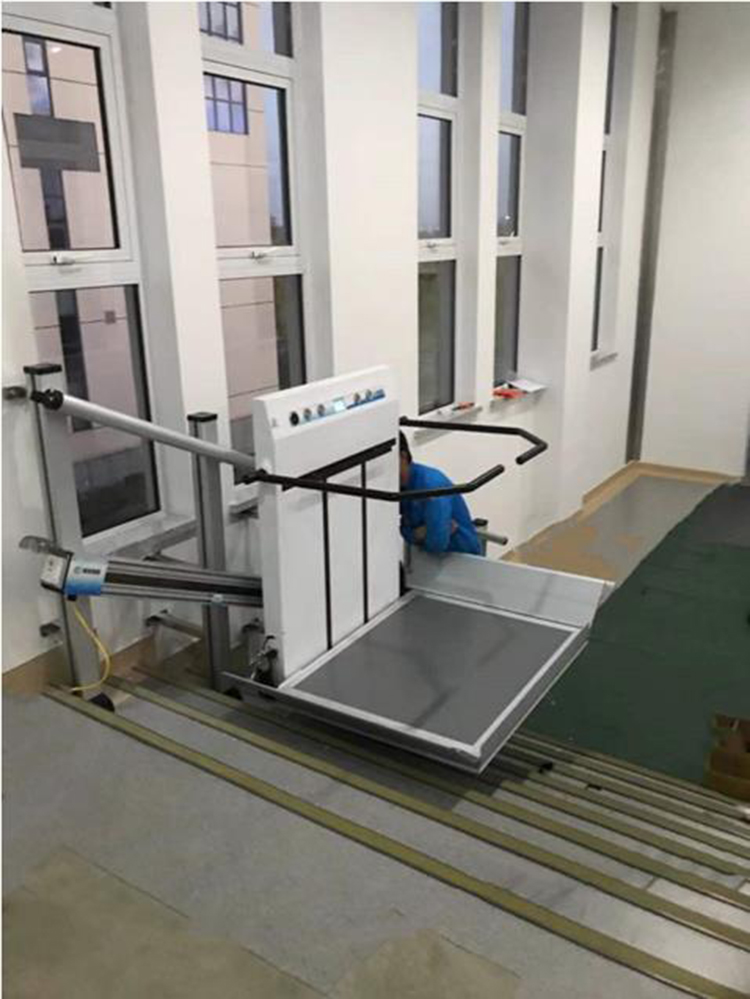

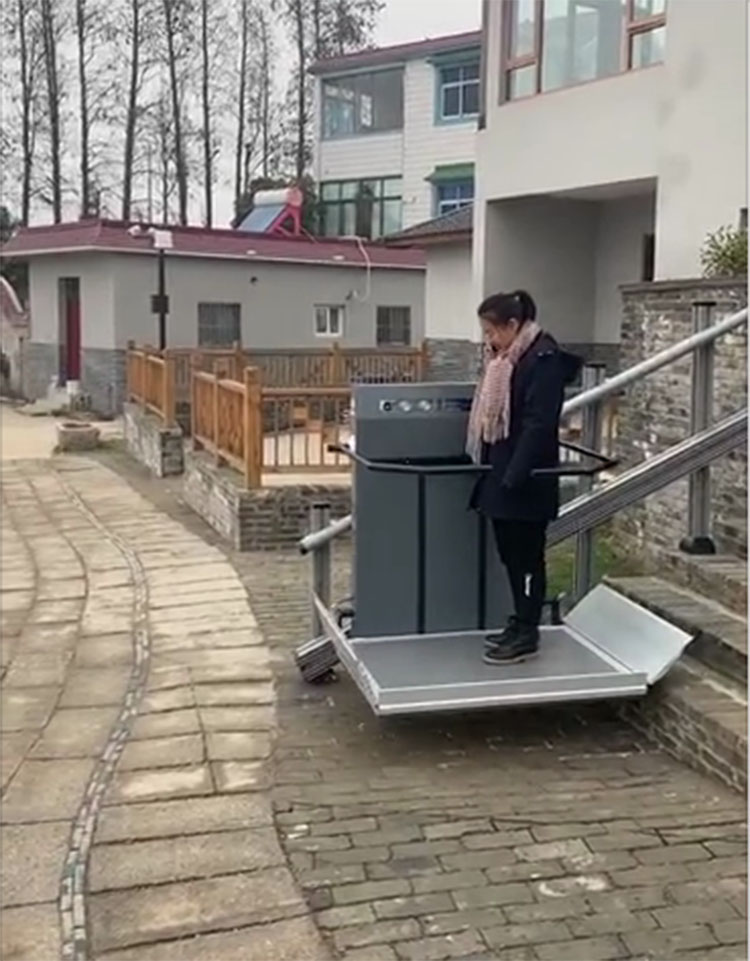

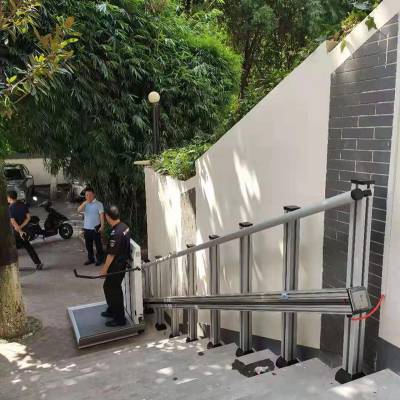

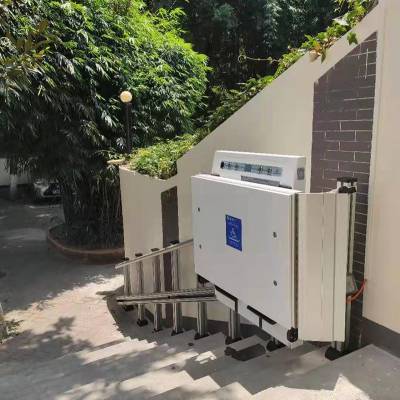

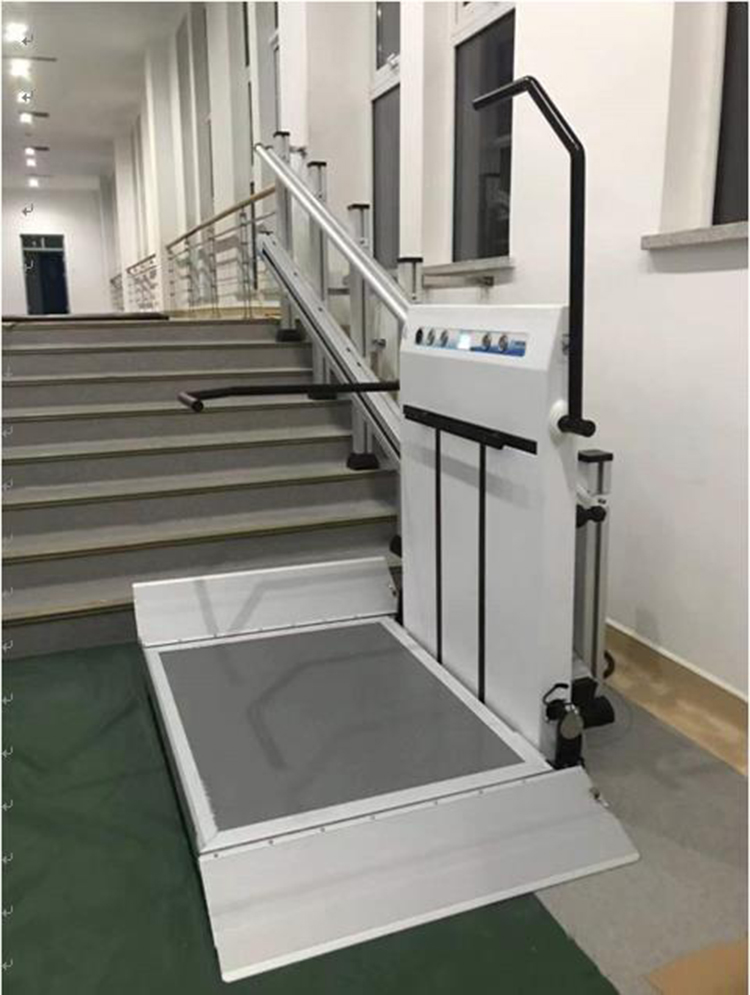

斜掛式殘疾人升降平臺主要為使用輪椅者提供上下樓梯的服務，其一般結構型式如下圖所示。為了防止平臺傾翻，設2根導軌。斜掛式輪椅升降平臺主要由工作平臺、支承架、護欄組成，主體是鋼結構。工作平臺是升降機的工作部分，表面復有防滑材料。平臺的3個外向面都安裝有安全護板，當平臺運動受阻時，能使升降機停止運動。平臺在不使用時可以向上折疊，以減少占用空間
斜掛式殘疾人輪椅升降機的基本功能：
v 全自動運行：無需人工干預，自動折疊、歸位。
v 手控操作系統：手動控制切換開關，可以手動控制平臺輔助驅動系統動作。
v 運行警示，設有聲音和燈光兩種警示方式。
v 自動加減速：平臺即將遠離/到達著陸點時，自動加/減速。
v 自檢系統
v 智能充電
v 非正常操作不能運行
v 安全踏板及安全圍欄不到位不能運行
v 非接觸式及接觸式感應障礙物提前停止運行，障礙物移開自動繼續運行。
v 平臺異常運行保護裝置(安全保護系統)
v 極限限位自動停止運行保護裝置
v 過電繼電保護裝置
v 運行中緊急停止裝置
v 可與外部火警或警報系統聯動
v 主踏板平臺防滑花紋與噴漆，防滑系數不低于0.85
v 操作簡便
v 智能無級變速
v 適用性廣泛
v 遠程遙控器控制
平臺主要技術參數:
|
標準載人平臺尺寸 |
1100毫米×800毫米 |
|
額定負載 |
250公斤 |
|
速度 |
0~7M/MIN |
|
離開或達到樓梯平臺時減速 |
|
|
驅動系統 |
1.5KW－VVVF緊湊型驅動系統 |
|
導軌 |
獨立驅動系統與軌道成整體，導軌及立柱材質均采用不銹鋼 |
|
電源 |
AC 220/380V 50Hz-60Hz、15A |
|
通信 |
載波通信 |
|
載人平臺操作系統控制 |
無鎖恒壓方向按鈕開關，DC24V，裝有急停開關 |
|
呼叫站操作控制 |
無鎖恒壓平臺運行方向開關；載人平臺收、放恒壓開關；電源鎖，DC24V |
|
表面涂層 |
經久耐用的靜電噴塑及烤漆、?；疑苛?、不銹鋼打磨以及標準顏色可以自由選擇 |
|
彎曲的安全臂 |
全自動安全臂安裝在平臺上部880毫米處 |
|
步行者安全警示燈 |
安裝在平臺地板前后兩端，琥珀色發光燈管 |
|
超速安全裝置 |
安裝在導軌底部，含有機械超速傳感器和制動閘，電子驅動斷流保護器 |
|
遇障礙即停 |
載人平臺底部和坡板的安全感應板可以探測障礙物，如遇障礙即令平臺停止運行 |
|
手動切換鍵 |
緊急情況時可以手動下降平臺和折疊載人平臺 |
|
驅動系統 |
繩輪鏈驅動系統 |
|
導向系統 |
模塊式軌道系統 |
|
控制系統 |
PLC控制 |
|
過載保護 |
過電流繼電器控制 |
|
護板形式 |
翻板（三側安裝、兩邊自動） |
|
緊急停止 |
按下緊急按紐開關可控制機器運行 |
|
安全聯鎖 |
平臺異常不能使用、安全防護不到位不能運行。 |
|
安全觸板 |
運行中安全觸板遇障礙物，運行立即停止 |
|
斷電控制 |
無電或故障時，手動控制收起平臺 |
|
安全翹板 |
上升時翹起 |
|
感知面與感知邊 |
底板，主體，側板安全傳感器、用以感知障礙物 |
|
限速控制 |
智能變頻控制，啟動低速，直線加速，轉彎減速 |
|
安全鎖匙 |
專用鑰匙控制，專人專管 |
|
牽引方式 |
繩輪鏈驅動，并為上導軌開槽。 |
|
安全保護系統 |
獨立的安全保護系統 |
|
動力機構 |
獨立 |
|
操作 |
獨立操作鑰匙，開啟平臺控制柜內穩壓開關和呼叫站著陸開關 |
|
靠位置、停放位置 |
低位 |
|
暫停按鍵 |
在設備各?？奎c以及平臺上均配有暫停按鍵，配有步行者安全警示燈 |
|
非接觸式感應器探測運行方障礙物 |
載人平臺配有紅外線感應器探測運行方障礙物，如遇障礙平臺停止運行 |
|
手控系統 |
緊急情況時可以手動下降和折疊載人平臺 |
|
報警裝置 |
配有緊急呼叫幫助按鈕、不同情況不同聲音報警 |
|
無線遙控器 |
在緊急情況或操作人員控制時使用 |
|
外觀顏色 |
銀色/客戶可自定選擇 |
|
端站指示燈 |
配有運行、檢修及平臺運行指示燈 |
|
可折疊座椅 |
配有安全帶和氣動彈簧自動收起 |
